主真空系统的系统构成



真空气相干燥设备中的真空系统包括主真空系统和泄漏泵系统两部分。

①系统构成主真空系统的构成如图1所示、主要由主泵(罗茨真空泵)、前级泵(旋片式真空泵或滑阀式真空泵)、前级冷凝器、中间冷凝器、排气分离器、水蒸气压力仪以及管道、阀门等构件组成,作用是在准备阶段、高真空阶段及真空泵油时对真空罐抽真空。虽然在降压阶段真空雄中的煤油基本排光,但在绝缘材料中还含有残留的煤油,因此在高真空阶段,进人主真空系统的气体仍含有一定的煤油蒸气.会在前级冷凝器和中间冷凝器中冷凝成液体,而气体中的水蒸气成分则被前级泵排出,在排气冷凝器中凝结收集。两个前级泵还担负着在热发器和真空罐发生翻气报警时进行紧急抽空的任务。紧急抽空是通过阀3的管道经冷凝系统的主冷凝器进行的,冷凝器用以保证抽空时煤油热气冷凝.尽诬使煤油蒸气少进入真空机组.

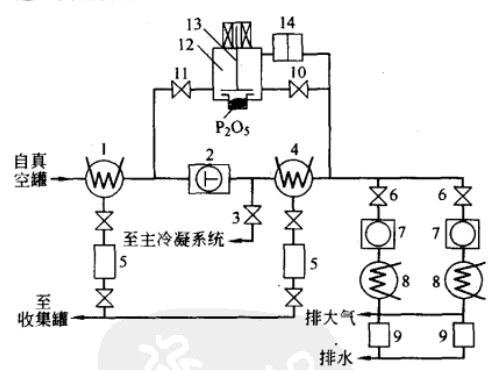

图1主真空系统的构成

图1主真空系统的构成
1-前级冷凝器2-罗茨真空泵3, 6, 10, 11-阀门
4-中间冷凝器5-冷凝器收集罐7-前级旋片式真空泵
8-排气冷凝器9-量筒12-侧量室.13-档板阀14-压差式薄膜真空计
