SZB型水环式真空泵
一、SZB型水环式真空泵概述:

SZB型水环式真空泵是悬臂式水环真空泵,可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。最低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。
SZB型水环式真空泵目前制造的本型号泵有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

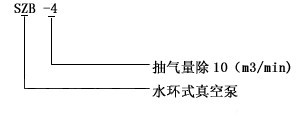

二、SZB型水环式真空泵型号说明:
三、SZB型水环式真空泵技术参数表:
型 号 排气量Q 毫米汞柱
(mmHg)
最大真空度 转数
(r/min)
电机功率
(kw)
口径 泵重(kg)
m3/h L/S 吸入 吐出
SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1" ZG1" 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1" ZG1" 45
28.8 8 520
14.4 4 600
0 0 650
注:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ,叶轮与侧盖的间隙大小而变化,叶轮与侧盖的间隙大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa
3、表内性能偏差不超过5%

四、SZB型水环式真空泵的结构说明:
图一:SZB型水环式真空泵的结构图
1 泵盖 3 叶轮 5 填料压盖 7 滚珠轴承 9 叶轮平健 11 填料环 13 法兰盘
2 泵体 4 填料 6 托架 8 联轴器 10 泵轴 12 轴承压盖 14 联轴器平健

SZB型水环式真空泵
结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图二),下有放水螺塞(15)(见图二),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图二)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架((6)内的两个滚珠轴承(17)上,右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从传动方向看,SZB型水环式真空泵泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

五、SZB型水环式真空泵安装尺寸:
图二:SZB型水环式真空泵安装尺寸图
型号 A B C D E F G H I J K Y Z W R Q P O X 配用电机
SZB-4 755   504.5  313 175.5  122  390  640  125   310 360   120  135  274 155  187 359  55  121  145  Y90L-4-1.5KW
SZB-8 780  523  313  208  139  393  660  133   345 385  120   135 274  155  187  369  55  121  145  Y100L1-4-2.2KW
六、SZB型水环式真空泵安装说明:
图三:带有汽水分离器的SZB型水环式真空泵安装尺寸图
设备须根据图二进行安装
1.SZB型水环式真空泵用来作水泵引水用时,其安装位置与水泵之间距离要宽敞一些,以便水泵和真空泵检修时方便。
2.SZB型水环式真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3.SZB型水环式真空泵轴与电机轴须保持水平,不允许有不同心的现象(详见图二)。基础必须结实可靠。灌入水泥后,干至48小时,重新检查安装是否有变化,然后将底脚螺栓拧紧,不可有松动现象。
4.如须安装汽水分离器时可参看图三。

七、SZB型水环式真空泵的维护:


1、SZB型水环式真空泵启动前,须检査电机旋转方向是否与泵的旋转方向相符。启动SZB型水环式真空泵后,检査填料压紧程度是否适当(填料不宜过紧,正常压紧填料能使泵中的水成滴的向外漏出)轴承运转、润滑是否正常。

2、SZB型水环式真空泵启动后,从泵上的冷却管(安在泵体侧面的螺丝孔)(16)灌入冷却水,有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空度、抽气量以及功率消耗均有影响,因此供水管的尺寸应严格控制在规定范围内,使压力在.MPa左右为宜,因此在供水管路上应装有阀门来调节供水量度大小。

3、SZB型水环式真空泵正常运转时,须检査是否有振动,细听泵内是否有杂声、并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃)如果温度超高应立即停车检查原因。

4、SZB型水环式真空泵作为水泵引水用时,其运转期间将水泵内的空气全部吸出,直到将水泵内吸出水来以后,即开动水泵, 待水泵正常工作后将真空泵停车,并将吸气管路的阀门关闭。

5、SZB型水环式真空泵停车须按下列顺序:

1)关闭进气管路上闸阀。
2)关闭供水管路上的闸阀,停水后不宜立即停泵,应使泵继续运转1-2分钟,排出部分工作液。
3)关闭电动机。
4)如果停车时间超过一天,须将泵体底部的螺塞打开将泵体内水放净。
6、SZB型水环式真空泵在下列条件下使用时,应加装附属设备。
1)被抽除空气或气体中含有灰尘,必须在进气管上安装过滤器。
2)被抽气体中含有大量蒸汽时,必须在进气管前加装冷凝器。
3)抽除带有腐蚀性气体时,在进入SZB型水环式真空泵前,必须进行中和。
4)被抽除的气体或空气的温度超过35℃,在进入泵前必须经过冷却装置,以保证它的温度不超过35℃。
5)被抽除的气体或空气中含有大量液体时,必须在SZB型水环式真空泵的进气管前装置分离器。
6)SZB型水环式真空泵的起动电流往往超过电机额定电流几倍,必须配用起动开关。
SZB型水环式真空泵选型须知:

一、请提供以下详细数据:①SZB型水环式真空泵的产品名称与型号②SZB型水环式真空泵的真空度要求单位PA或MPA③SZB型水环式真空泵抽速要求单位L/S或M3/MIN④SZB型水环式真空泵的使用与否和工作条件⑤SZB型水环式真空泵的电机功率(KW)⑥SZB型水环式真空泵的转速(r/min)⑦SZB型水环式真空泵的电压〔V〕⑧SZB型水环式真空泵的进出口口径⑨SZB型水环式真空泵的材质要求⑩SZB型水环式真空泵是否带附件,以便我们的为您正确选型。

二、若已经由设计单位选定我公司的SZB型水环式真空泵的产品型号,请按SZB型水环式真空泵型号直接向公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
