水环式真空泵系统在运行中工艺是怎样的？

答:工艺过程见图1。

(1)气体由管路11经阀门2进入水环式真空泵1，然后经弯管10排至水箱3中。带水的气体在汽水分离器中进行分离后才能经阀门9送到需要的地方去，水则积留在箱内。

(2)分离器内设有自动浮子开关4,当箱内水积聚多了，水位升高时，浮子就升起，放水阀即自动打开，水就沿管2流出；当水位降低时，浮子落下，放水阀自动关闭，水即停止流出，由此保持箱内所需要的水位。

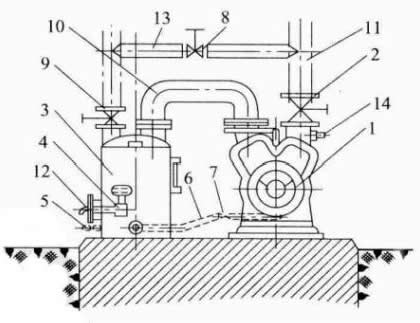

 图1  2BV型水环式真空泵系统图

1—2BV型水环式真空泵;2—进气管阀门;3—水箱;4—自动浮子开关;5—冷却水供水管线;

  6—回水管;7—调节水量阀门;8—调节阀;9—排气管阀门;10—进水

    箱弯管;11—进气管线;12—溢水管;13—排气管;14—真空调节阀

(3)水环式真空泵内水环的用水由水箱经回水管3供给，由阀7调节水量大小。

(4)水环式真空泵在工作过程中会产生很多热量，循环几次水就变热了，因此分离器的底部沿管5不断地供给冷水，以补充放掉的热水并起冷却作用。
